Une barre d’armature dans une fondation est une barre en acier, ou parfois en matériau composite, noyée dans le béton pour reprendre les efforts de traction et de cisaillement que le béton seul ne peut pas encaisser. Comprendre ce que mesure réellement cette armature, et ce qui distingue les différents types de barres, permet de faire des choix de construction plus solides dès la base d’un bâtiment.
Résistance du béton armé contre béton non armé : les écarts mécaniques
Le béton présente une asymétrie mécanique marquée. Sa résistance à la compression est élevée, généralement située entre 20 et 60 MPa pour les mélanges courants, et peut dépasser 100 MPa pour les formulations haute performance.
Lire également : Comment renforcer les fondations pour éviter les risques d'affaissement ?
Sa résistance à la traction, en revanche, ne représente qu’une fraction de cette capacité : environ 2 à 5 MPa, soit 8 à 12 % de sa résistance en compression. Cette différence explique pourquoi le béton non armé est inadapté aux éléments structurels soumis à la flexion, à la traction ou au cisaillement.
| Propriété | Béton seul | Béton armé (avec barres d’armature acier) |
|---|---|---|
| Résistance à la compression | 20 à 60 MPa (courant) | Identique (le béton travaille en compression) |
| Résistance à la traction | 2 à 5 MPa | Reprise par l’acier (limite d’élasticité de 280 à 690 MPa selon le grade) |
| Comportement en flexion | Rupture fragile | Déformation contrôlée avant rupture |
| Risque de fissuration | Élevé sous charge ou mouvement de sol | Fortement réduit |
L’acier de construction offre des limites d’élasticité à la traction allant de 280 MPa pour les barres historiques Grade 40 jusqu’à 690 MPa pour les grades les plus performants. C’est cette complémentarité qui donne au béton armé sa capacité à travailler dans toutes les directions de sollicitation.
A lire en complément : Combien coûte le nivellement d'un plancher en bois ?
Barres d’armature en acier ou en composite PRF : comparatif pour les fondations
Le choix du matériau de l’armature n’est pas anodin, surtout dans les fondations exposées à des environnements agressifs. Deux familles se distinguent : les barres en acier (au carbone, galvanisées, inoxydables, revêtues d’époxy) et les barres en polymères renforcés de fibres (PRF).
| Type de barre | Résistance à la corrosion | Usage typique en fondation | Référentiel |
|---|---|---|---|
| Acier au carbone (barre noire) | Faible (nécessite enrobage) | Fondations courantes, sol non agressif | ASTM A615 |
| Acier revêtu d’époxy | Bonne | Fondations en milieu humide ou salin | ASTM A775 / A934 |
| Acier galvanisé | Bonne | Fondations exposées aux cycles gel-dégel | ASTM A767 |
| Acier inoxydable | Très bonne | Ouvrages maritimes, environnements très agressifs | ASTM A955 |
| PRF (fibres de verre, basalte, carbone) | Totale (immunité aux chlorures) | Tabliers de pont, fondations en zone côtière ou routière salée | ICC-ES AC454 (mis à jour en 2020) |
Les barres en PRFV et PRFB sont décrites comme totalement immunes à la corrosion due aux chlorures, sels de déverglaçage et eau de mer. Leur intégration dans le référentiel ICC-ES AC454, mis à jour en octobre 2020, marque une reconnaissance officielle pour des usages structurels, y compris en fondation.
À l’inverse, les barres en acier au carbone restent le standard pour les fondations en conditions normales, grâce à leur coût plus accessible et à un recul technique de plusieurs décennies.
Rôle mécanique précis de l’armature dans une semelle de fondation

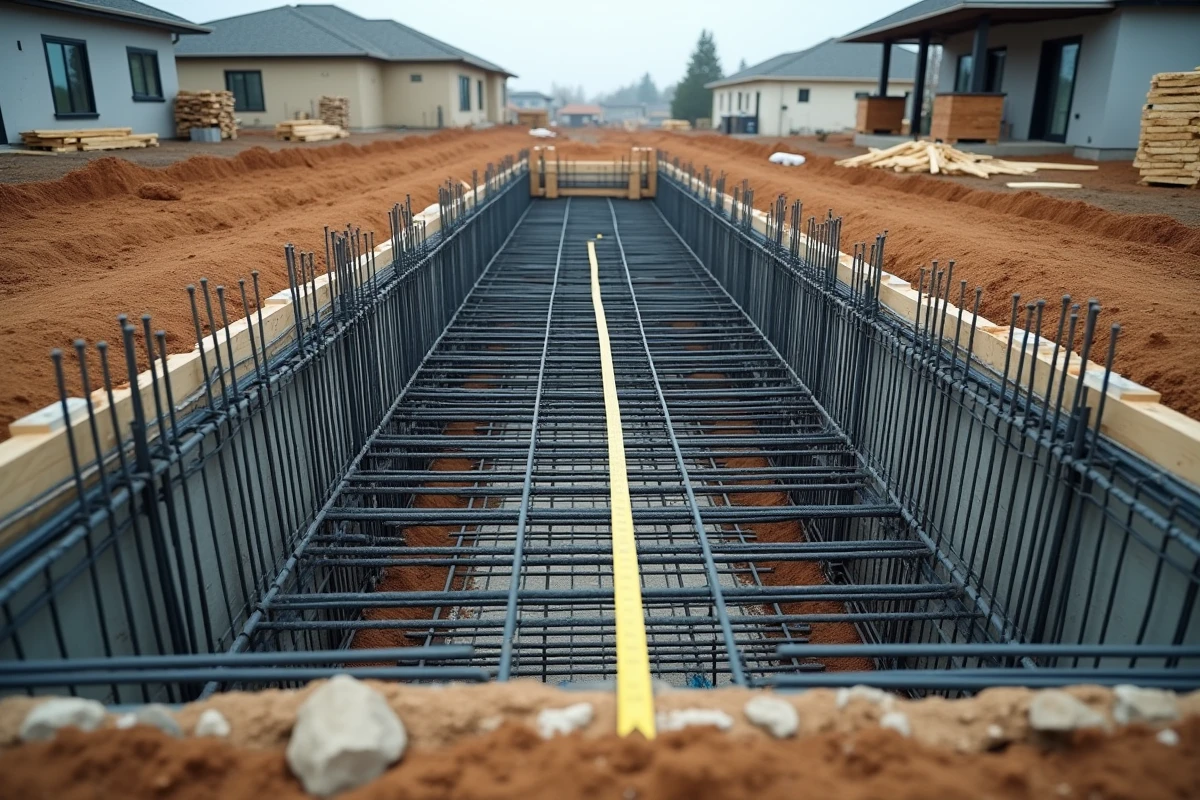

Dans une semelle filante ou isolée, le béton supporte le poids de la structure en compression vers le sol. Les barres d’armature interviennent là où le béton seul céderait.
- La traction en partie inférieure de la semelle apparaît quand la charge de la structure fléchit la fondation entre deux appuis ou au droit d’un poteau. Sans armature, le béton se fissure dans cette zone tendue.
- Le cisaillement se manifeste aux bords de la semelle, là où la réaction du sol crée un effort tranchant. Les barres longitudinales et transversales reprennent ces forces et empêchent la rupture par poinçonnement.
- Les mouvements de sol (retrait-gonflement des argiles, tassements différentiels) génèrent des contraintes imprévisibles. L’armature redistribue ces efforts et maintient l’intégrité de la fondation même en cas de déformation du terrain.
Le principe technique reste simple : le béton résiste à la compression, l’acier résiste à la traction. Ensemble, ils forment un matériau composite capable de supporter flexion, torsion et cisaillement dans toutes les directions.
Mise en oeuvre des aciers d’armature : enrobage et liaison
Disposer des barres dans le béton ne suffit pas. L’enrobage, c’est-à-dire l’épaisseur de béton entre la surface extérieure et la première barre d’armature, conditionne directement la durabilité de la fondation.
Un enrobage insuffisant expose l’acier à l’humidité et aux agents agressifs du sol, ce qui déclenche la corrosion. La barre gonfle en s’oxydant, fait éclater le béton autour d’elle, et la fondation perd progressivement sa capacité portante. Ce phénomène, appelé délamination, est la première cause de dégradation des ouvrages en béton armé.

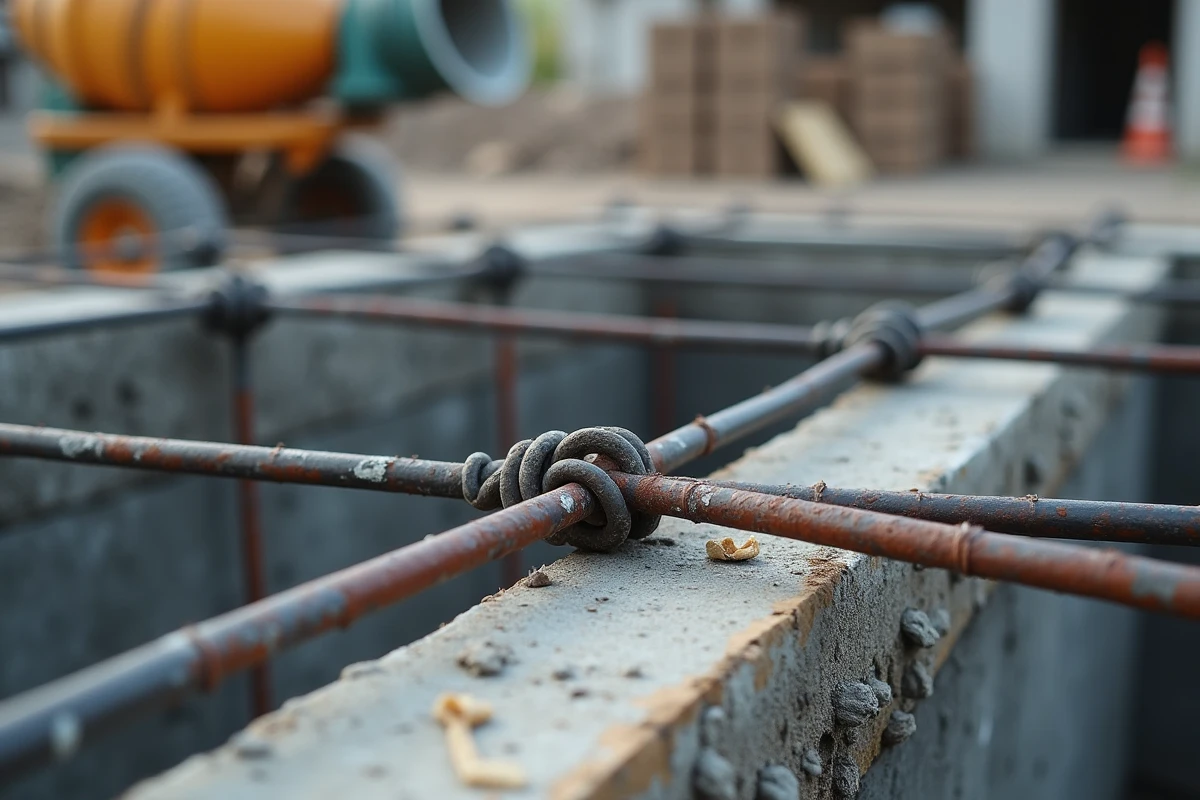

La liaison entre les barres et le béton est tout aussi déterminante. Les nervures présentes sur les barres d’armature à haute adhérence (HA) créent un ancrage mécanique dans le béton. Sans cette adhérence, la barre glisserait sous charge et ne reprendrait aucun effort.
- Les longueurs de recouvrement entre deux barres doivent respecter les spécifications du bureau d’études, calculées en fonction du diamètre de la barre et de la résistance du béton.
- Les coupleurs mécaniques constituent une alternative aux recouvrements classiques pour les gros diamètres, réduisant la congestion d’acier dans la semelle.
- La certification AFCAB (Association Française de Certification des Armatures du Béton) garantit que les aciers livrés sur chantier respectent les caractéristiques mécaniques et géométriques requises.
Un ferraillage bien conçu et correctement mis en oeuvre transforme une simple masse de béton en un élément structurel capable de durer plusieurs décennies. L’enrobage, le diamètre des barres et la qualité de la liaison acier-béton sont les trois paramètres qui déterminent la performance réelle d’une fondation armée, bien au-delà du simple choix du type de barre.
