Une goulotte pour tableau électrique est un profilé en PVC ou en métal qui canalise les câbles entre le coffret de répartition et le reste du logement. Son rôle dépasse la simple esthétique : elle structure la gaine technique de logement (GTL), protège les conducteurs et garantit un accès lisible à chaque circuit pour toute intervention future.
Continuité verticale de la GTL : le critère que le Consuel vérifie en premier
La GTL doit rester continue du sol au plafond, sans interruption ni obstacle devant elle. Ce point de contrôle conditionne la validation par le Consuel lors d’une installation neuve ou d’une rénovation lourde.
A lire aussi : Toupie béton prix au m3 : jusqu'où pouvez-vous faire baisser le devis ?
Concrètement, la goulotte qui matérialise cette gaine doit former un chemin ininterrompu. Si une canalisation d’eau ou un conduit de ventilation croise le tracé, la solution n’est pas d’entailler la goulotte : il faut dévoyer la canalisation pour qu’elle passe devant ou à côté, jamais à travers.
Le volume réservé autour du tableau électrique, appelé espace technique électrique du logement (ETEL), doit rester dégagé. Aucun élément non électrique (tuyau de chauffage, arrivée de gaz, étagère) ne peut empiéter sur cet espace. L’ETEL impose des dimensions minimales en largeur et en profondeur que la goulotte seule ne suffit pas à garantir : il faut vérifier le dégagement réel autour du coffret.
A lire en complément : Fondation de mur de clôture pour portail et piliers : comment renforcer la structure ?

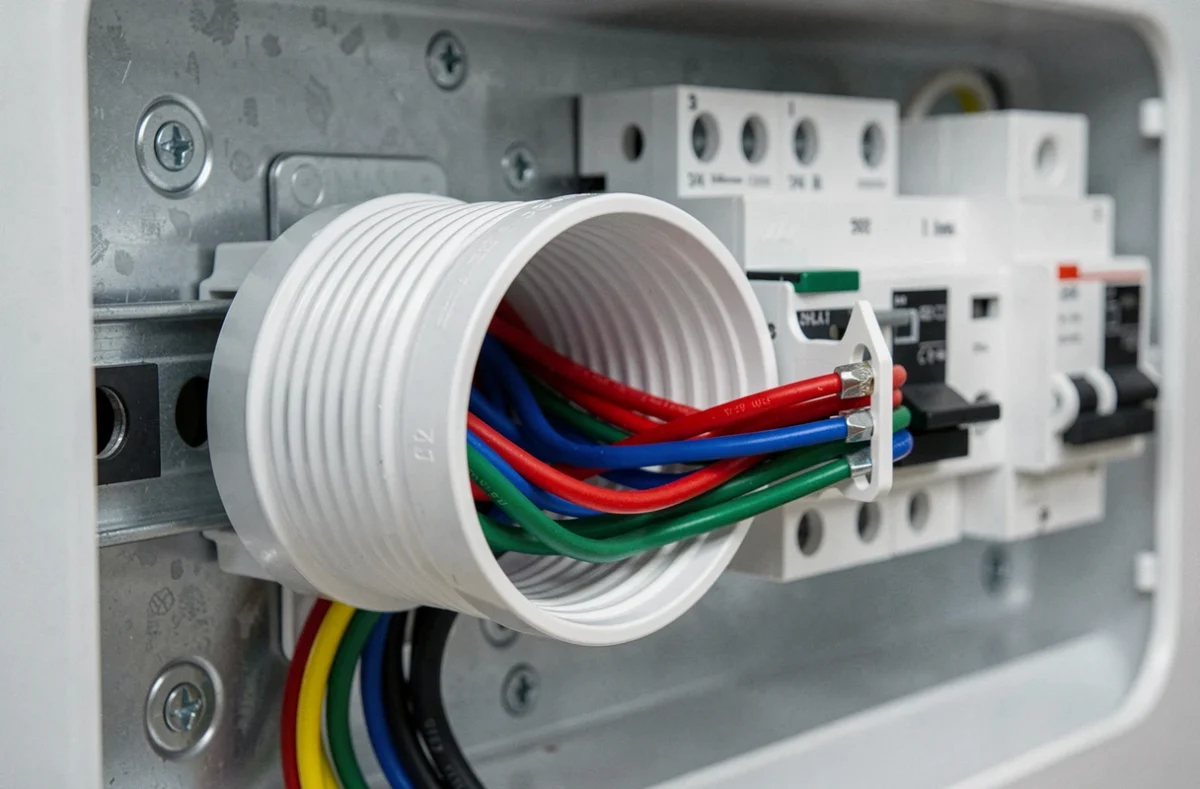

Séparation des câbles dans la goulotte : courants forts et courants faibles
Regrouper tous les fils dans un même compartiment est la première erreur de câblage. La norme NF C 15-100 impose de séparer les courants forts des courants faibles pour éviter les perturbations électromagnétiques et les risques de surchauffe.
En pratique, cela signifie que les câbles d’alimentation (éclairage, prises, four, plaque) ne doivent pas cheminer au contact des câbles de communication (réseau, téléphone, fibre). Les goulottes GTL vendues par les fabricants intègrent souvent deux compartiments distincts pour cette raison.
Aller plus loin que deux compartiments
Au-delà de la séparation courants forts/courants faibles, les professionnels distinguent aussi les circuits de puissance (plaque de cuisson, chauffe-eau) des circuits de commande (interrupteurs, domotique). Maintenir des trajets dédiés par famille de câbles facilite le repérage et réduit le temps d’intervention en cas de panne.
- Compartiment 1 : câbles de puissance (sections plus importantes, circuits dédiés au gros électroménager et au disjoncteur de branchement)
- Compartiment 2 : câbles d’éclairage et de prises courantes
- Compartiment 3 ou goulotte séparée : courants faibles (RJ45, fibre optique, câble coaxial)
Si la goulotte choisie ne propose que deux compartiments, une seconde goulotte de petit gabarit fixée à côté peut accueillir les courants faibles sans compromettre la conformité.
Dimensionnement de la goulotte : anticiper plutôt que forcer
Choisir une goulotte trop étroite oblige à tasser les câbles, ce qui complique toute modification ultérieure et peut provoquer un échauffement. Le dimensionnement se calcule sur les câbles réellement présents, plus une réserve d’au moins un tiers pour absorber un futur ajout de circuit (borne de recharge, extension domotique, nouveau tableau divisionnaire).
La section utile indiquée par le fabricant correspond au volume intérieur exploitable une fois le couvercle fermé. Cette section diminue dès qu’on ajoute des angles, des dérivations ou des accessoires de maintien internes.
Coudes et accessoires du système
Réaliser un angle en découpant la goulotte à 45 degrés au lieu d’utiliser l’accessoire de coude prévu par le fabricant donne un résultat fragile. Les raccords d’angle, les dérivations en T et les embouts de finition assurent un tracé rectiligne et mécaniquement solide. Ils maintiennent aussi le rayon de courbure minimal des câbles, ce qui protège l’isolant.

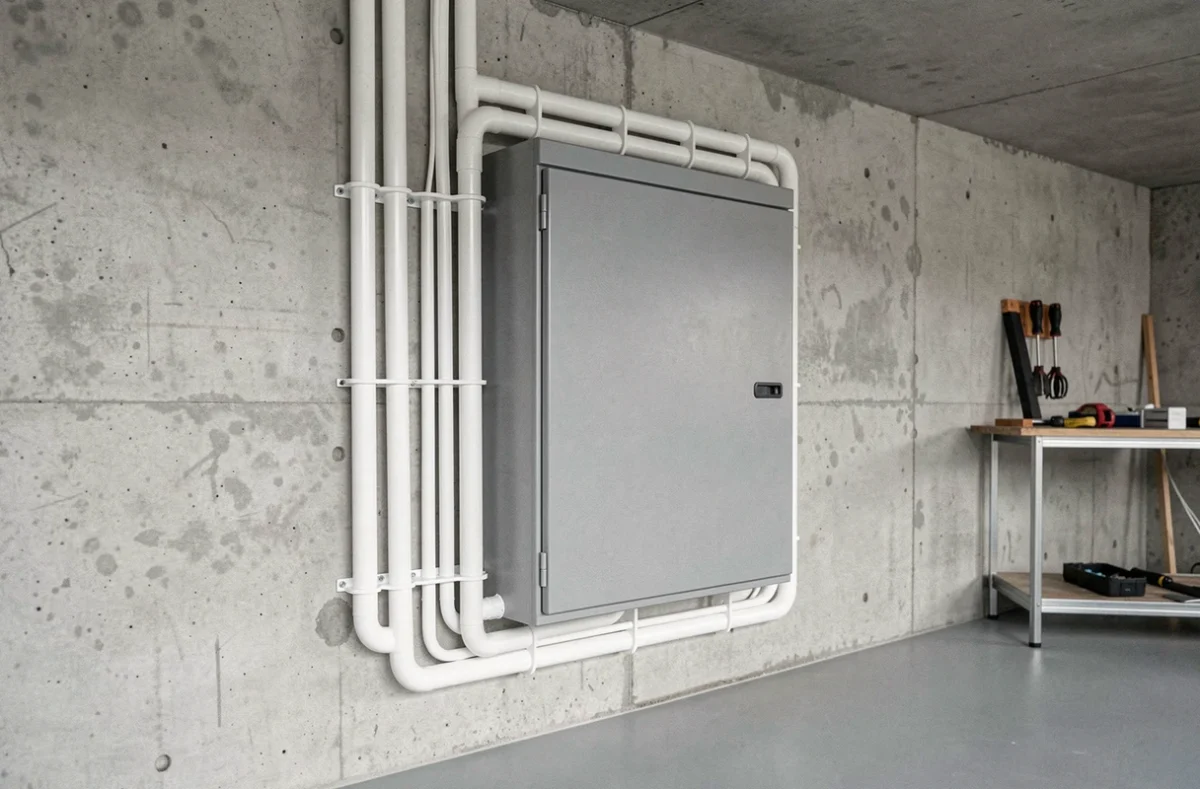

Fixation de la goulotte GTL au mur : vis ou collage
Le choix entre vis et colle dépend du support. Sur du béton, de la brique ou du parpaing, la fixation par vis et chevilles reste la méthode la plus fiable. Sur du placo, des chevilles à expansion (type Molly) supportent le poids d’une goulotte chargée de câbles sans arracher la plaque.
Le collage (colle néoprène ou ruban adhésif double face renforcé) convient uniquement pour des goulottes légères et peu chargées, typiquement en complément d’une goulotte principale déjà vissée. En rénovation, quand le mur est irrégulier, un calage par cales PVC entre le mur et le dos de la goulotte évite les déformations visibles.
- Espacement des fixations : un point de vis tous les 30 à 40 cm pour une goulotte GTL chargée
- Vérifier l’aplomb au niveau à bulle avant de percer, car un décalage de quelques millimètres en bas se traduit par un écart visible en haut
- Utiliser un tracé au cordeau sur toute la hauteur pour garantir la rectitude du cheminement
Identification et accessibilité des câbles : penser à la prochaine intervention
Un câblage propre ne se limite pas à un alignement soigné. Chaque conducteur sortant de la goulotte vers le tableau doit être identifié par une étiquette ou un repère coloré correspondant au circuit qu’il alimente. Cette pratique, parfois négligée par les bricoleurs, divise par deux le temps de diagnostic en cas de panne.
Les câbles doivent rester accessibles sans démontage destructif. Le couvercle de la goulotte doit s’ouvrir sans outil spécial, et les fils ne doivent pas être collés ou scotchés à l’intérieur. Si un câble doit être retiré ou remplacé, il faut pouvoir le tirer sans contraindre les autres.
Archiver un schéma de câblage à jour, même manuscrit, à l’intérieur du coffret ou à proximité immédiate de la GTL, reste le geste le plus utile pour quiconque interviendra après la pose initiale. Une goulotte bien dimensionnée, correctement fixée et dont le contenu est identifié transforme un tableau électrique en installation réellement professionnelle, et non en simple boîtier accroché au mur.
