On tire un câble en 2,5 mm² pour alimenter un circuit de prises, on branche le disjoncteur 20 A correspondant, et tout semble correct. Jusqu’au passage du Consuel ou à la première surcharge, où l’on découvre qu’un paramètre a été négligé : le mode de pose, la longueur du câble ou la compatibilité de la borne.
La section d’un fil électrique ne se choisit pas isolément. Elle s’inscrit dans un ensemble de contraintes définies par la norme NF C 15-100, et depuis la refonte publiée en 2024, certaines règles ont changé de forme.
Lire également : Detecteur d'humidité connecté : surveillez votre logement à distance en 2026
Mode de pose dans l’isolant : le piège de la rénovation
En neuf, les câbles passent dans des gaines ICTA encastrées avant la pose de l’isolant. En rénovation, on intervient souvent après coup, dans des doublages déjà en place. La question qui revient sur chantier : peut-on passer un câble directement dans la laine de verre sans gaine ?
La réponse dépend du type de conducteur. Un câble à double isolation type RO2V peut être admis sans gaine dans la laine de verre. En revanche, des fils simples H07V-U exigent une gaine ICTA pour être posés dans un isolant. Confondre les deux expose à un refus de conformité.
A voir aussi : Une machine à laver avec sèche-linge, c'est bien ?
Ce point est rarement détaillé dans les tableaux simplifiés qu’on trouve en ligne. On y lit « 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises », mais sans préciser que la section seule ne suffit pas : le type de câble et son environnement de pose conditionnent aussi la conformité.
Tableau section et disjoncteur selon la NF C 15-100
Le principe de base reste le même depuis des années : chaque section de câble est associée à un calibre maximal de disjoncteur. Le câble doit supporter l’intensité que le disjoncteur laisse passer. Si le disjoncteur est surdimensionné par rapport au câble, ce dernier chauffe avant que la protection ne déclenche.
Voici les associations courantes pour les circuits domestiques en cuivre :
- 1,5 mm² : éclairage, volets roulants, VMC, avec un disjoncteur de 16 A maximum
- 2,5 mm² : prises de courant standard, circuits spécialisés type lave-linge ou sèche-linge, avec un disjoncteur de 20 A maximum
- 6 mm² : plaque de cuisson, avec un disjoncteur de 32 A maximum
Ces valeurs s’appliquent pour des longueurs de câble courantes. Quand la distance entre le tableau électrique et le point d’utilisation augmente, la chute de tension impose parfois de passer à la section supérieure. On ne trouve pas de formule de calcul dans la norme elle-même, mais la longueur du câble reste un paramètre déterminant pour le dimensionnement.
Circuits dédiés et protection différentielle
La NF C 15-100 impose des circuits dédiés pour les gros appareils : four, lave-linge, lave-vaisselle, chauffe-eau, plaque de cuisson. Chacun doit disposer de son propre disjoncteur et ne pas être mutualisé avec d’autres équipements.

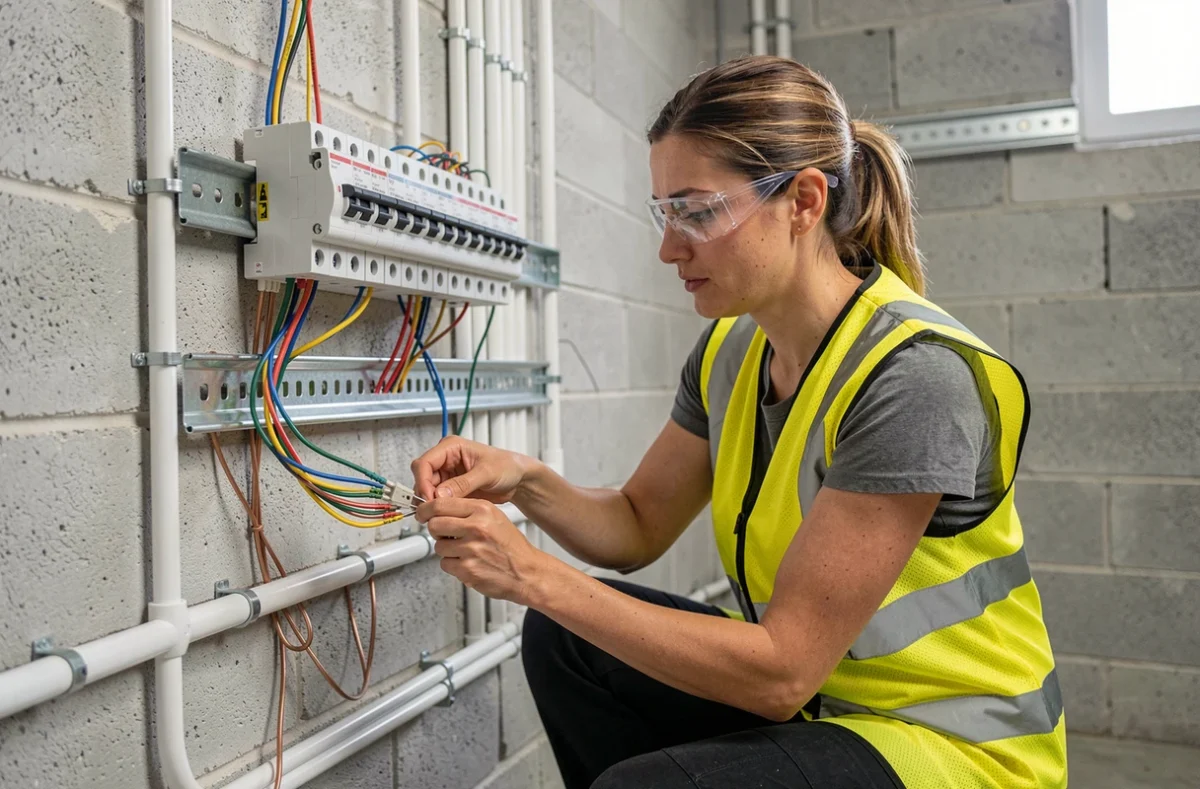

Au niveau du tableau, chaque rangée doit être protégée par un interrupteur différentiel 30 mA. Ce dispositif coupe le courant en cas de fuite, protégeant les personnes contre l’électrocution. La section du fil en aval n’y change rien : sans différentiel, l’installation est non conforme.
Compatibilité borne-conducteur : une vérification récente
Depuis la mise à jour de 2024, la conformité ne se limite plus au couple section/disjoncteur. La compatibilité entre le type de conducteur et la borne de connexion doit être vérifiée dans la documentation du constructeur. En pratique, cela signifie qu’une borne Wago ou un bornier de tableau n’accepte pas n’importe quel câble, même si la plage de section affichée semble correspondre.
Un câble souple (multibrin) raccordé sur une borne prévue pour du rigide peut créer un faux contact. Le risque : un échauffement localisé au point de connexion, difficile à détecter une fois le tableau fermé. Les retours varient sur ce point selon les marques de bornes utilisées, mais la norme demande désormais de consulter la fiche technique du composant.
Remplissage des gaines ICTA : règle de l’art ou obligation normative ?
On lit souvent qu’une gaine ICTA ne doit pas être remplie à plus d’un tiers de sa section. Cette limite est présentée comme une évidence normative dans la plupart des guides en ligne. La réalité est plus nuancée : la règle du tiers est une règle de l’art recommandée par les fabricants et Promotelec, pas une obligation chiffrée inscrite noir sur blanc dans la NF C 15-100.
Sur le terrain, respecter cette limite facilite le tirage des câbles et évite les contraintes mécaniques sur les conducteurs. Dépasser ce seuil ne déclenche pas automatiquement un refus Consuel, mais complique la maintenance et augmente le risque d’endommager l’isolant des fils lors du passage.
Choisir le bon diamètre de gaine
Pour un circuit éclairage en 1,5 mm² avec trois conducteurs, une gaine ICTA de 16 mm suffit généralement. Pour un circuit prises en 2,5 mm² ou un circuit spécialisé, on passe à du 20 mm voire du 25 mm. Le réflexe à avoir : compter le nombre de conducteurs prévus, estimer l’encombrement total, et prendre la gaine qui laisse suffisamment de marge pour tirer sans forcer.
Refonte 2024 de la NF C 15-100 : ce qui change concrètement
La norme NF C 15-100 n’est plus un document unique. Elle a été restructurée en une série de 21 textes distincts, publiés en août 2024. L’ancienne version (édition 2002 avec ses amendements) est restée applicable pendant une période de recouvrement, mais la nouvelle série s’applique de manière exclusive depuis fin août 2025.
Pour un particulier qui rénove ou un artisan sur chantier, le changement le plus visible est la modularité : on consulte uniquement la partie qui concerne le type d’installation en cours, sans devoir parcourir l’intégralité du document. Les exigences sur les circuits dédiés, les protections différentielles et les sections minimales restent dans la continuité, mais la présentation par parties facilite les mises à jour futures sans remettre en cause l’ensemble.
Avant de câbler un tableau ou de tirer une ligne supplémentaire, la vérification à faire reste la même : section adaptée au circuit, disjoncteur calibré en conséquence, différentiel 30 mA en tête de rangée, et désormais, compatibilité documentée entre conducteur et borne. Un oubli sur un seul de ces points suffit à rendre l’installation non conforme.
