Un portail électrique qui amorce sa fermeture puis repart en sens inverse, parfois plusieurs fois de suite, signale un défaut dans la chaîne de sécurité ou dans la logique de commande. Identifier si la carte électronique est réellement en cause évite de remplacer un composant à tort. Cet article compare les symptômes liés à la carte à ceux provoqués par d’autres organes, et détaille les indicateurs qui justifient son remplacement.
Carte électronique ou autre organe : tableau des symptômes comparés
Le comportement du portail oriente le diagnostic vers un composant précis. Confondre un problème de photocellules avec une défaillance de carte conduit à une dépense inutile.
A voir aussi : Un lave-linge séchant consomme-t-il beaucoup d’eau ?
| Symptôme observé | Composant probable | Action de vérification |
|---|---|---|
| Le portail se referme puis repart dès qu’il atteint la fin de course | Fins de course déréglées | Recaler les butées mécaniques ou reprogrammer les points d’arrêt |
| Le portail s’inverse à mi-parcours, toujours au même endroit | Photocellules encrassées ou désalignées | Nettoyer les optiques, vérifier l’alignement laser |
| Le portail s’inverse de façon aléatoire, sans point fixe | Carte électronique (relais défaillant ou condensateur gonflé) | Inspecter visuellement la carte, tester en shuntant les cellules |
| Le portail s’ouvre seul, sans commande | Télécommande (pile faible, signal parasite) ou interférence radio | Retirer les piles des télécommandes 48 h, observer si le phénomène persiste |
| Le moteur tourne mais le vantail ne bouge pas | Mécanique (bras, crémaillère, engrenage) | Vérifier les fixations et la transmission |
Le troisième cas du tableau, l’inversion aléatoire sans point fixe récurrent, est le marqueur le plus fiable d’un problème de carte. Les deux premiers cas se résolvent sans toucher à l’électronique.
A découvrir également : Fil électrique section : quelles normes suivre pour rester conforme à la NF C 15-100 ?
Diagnostics LED sur les cartes de motorisation : ce qu’ils révèlent
Les cartes électroniques récentes intègrent des séquences de clignotement LED qui orientent le dépannage avant tout remplacement. Sur une carte comme la Nice MCU1R30, ces diagnostics automatiques traduisent chaque type de panne par un nombre précis de clignotements.
Un voyant rouge qui clignote six fois d’affilée, par exemple, pointe vers un défaut de détection d’obstacle, pas nécessairement vers une carte hors service. Confondre le message d’erreur avec la mort de la carte est une erreur courante.
Méthode de lecture des codes LED
- Compter le nombre exact de clignotements par séquence, puis la pause avant la répétition. Ce couple (nombre + pause) identifie le défaut dans la notice du fabricant.
- Couper l’alimentation pendant dix secondes, puis la rétablir. Si le code persiste à l’identique, le défaut est matériel. S’il disparaît, il s’agissait d’un état transitoire (surtension, micro-coupure).
- Après remplacement d’une carte, une procédure de réinitialisation et de réapprentissage des fins de course est obligatoire. Sans elle, le portail reproduit le même comportement erratique.
Si aucun code LED ne s’affiche alors que la carte est alimentée, le composant est probablement mort. C’est l’un des rares cas où le remplacement s’impose sans ambiguïté.
Photocellules et fins de course : les faux coupables fréquents
La majorité des portails qui se ferment puis se rouvrent souffrent d’un problème de photocellules encrassées, désalignées ou câblées en défaut. Les cellules émettent un faisceau infrarouge entre les deux piliers. Quand ce faisceau est interrompu, la carte interprète un obstacle et inverse le mouvement.
Une toile d’araignée, un dépôt de calcaire après la pluie ou un léger déplacement du boîtier suffit à provoquer le symptôme. Le nettoyage des optiques avec un chiffon sec et la vérification de l’alignement résolvent le problème dans la plupart des situations.
Tester en shuntant les cellules
Pour confirmer que les photocellules sont en cause, il est possible de les shunter temporairement (pontage du contact sur la carte). Si le portail fonctionne normalement sans elles, la carte n’est pas défaillante. Cette manipulation doit rester un test, car rouler sans photocellules supprime la détection d’obstacle, ce qui contrevient aux exigences de la norme EN 13241 sur la sécurité des portails motorisés.
Les fins de course déréglées produisent un symptôme différent mais souvent confondu : le portail atteint sa position fermée, dépasse légèrement le point d’arrêt programmé, et la carte déclenche une réouverture de sécurité. La reprogrammation des butées corrige ce défaut sans intervention sur la carte.
Remplacement de la carte électronique : signes concrets et contraintes

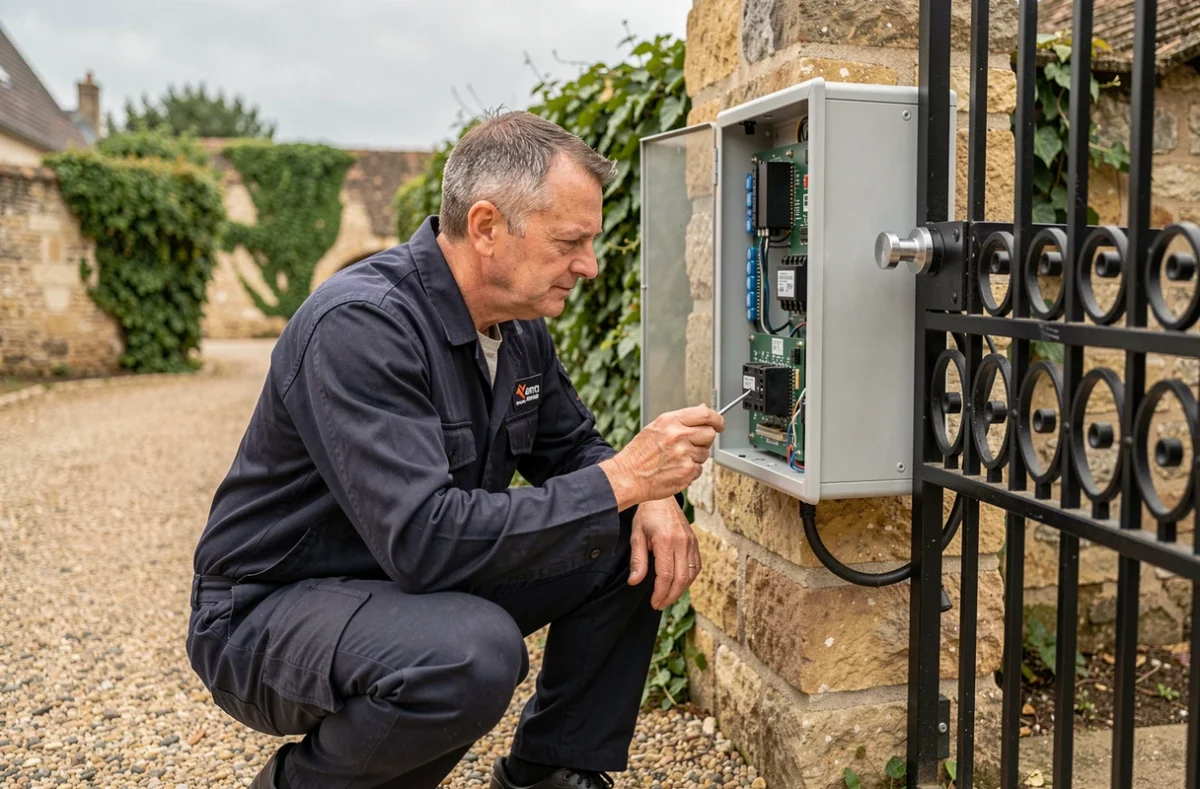

Quand le diagnostic par élimination a écarté les photocellules, les fins de course, la télécommande et l’alimentation, la carte reste le suspect principal. Certains signes visuels confirment le verdict.

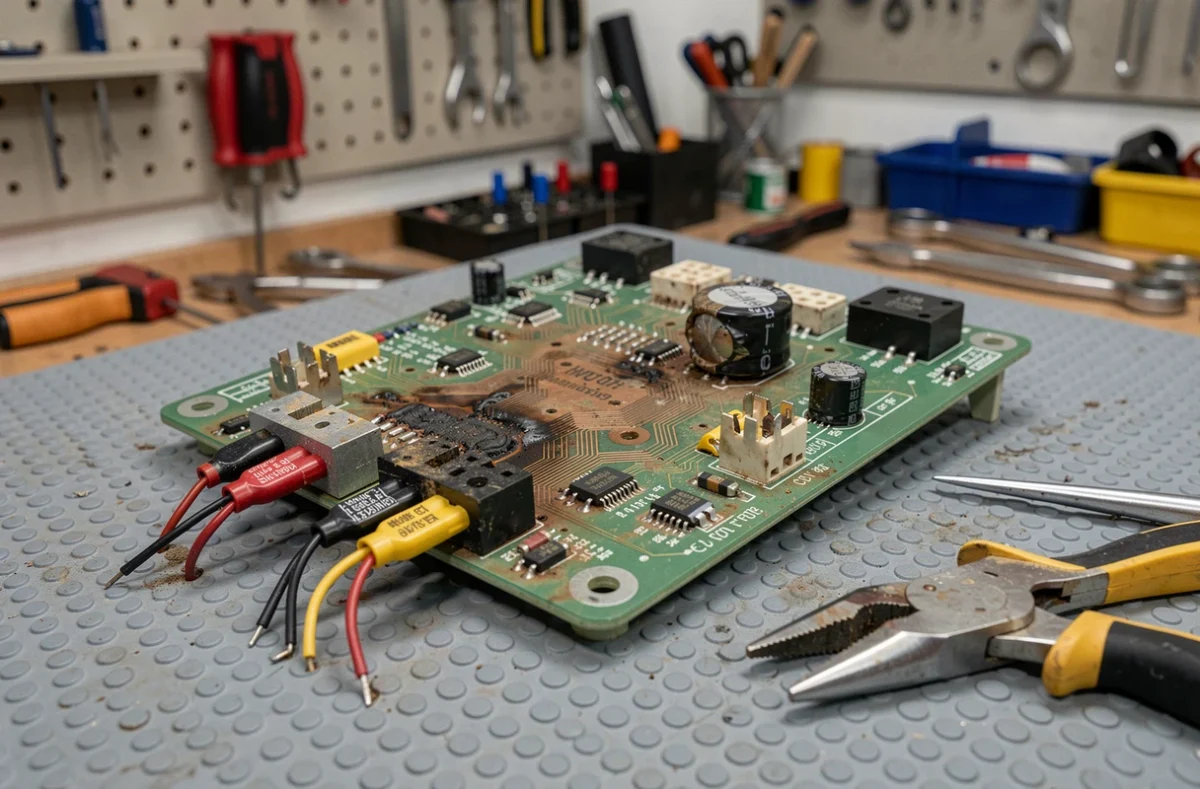

- Un ou plusieurs condensateurs gonflés ou ayant fui sur le circuit imprimé. Ce signe est visible à l’œil nu : le sommet du condensateur est bombé au lieu d’être plat.
- Des traces de brûlure, de noircissement ou d’oxydation sur les pistes du circuit, signe d’un court-circuit passé ou d’une infiltration d’humidité prolongée.
- Un relais qui reste collé en position fermée, provoquant l’envoi permanent d’un signal de commande au moteur. Le portail tente alors de se fermer et de s’ouvrir en boucle sans interruption.
- L’absence totale de réaction au test filaire direct (bouton poussoir branché sur l’entrée de commande), alors que la tension d’alimentation est présente aux bornes de la carte.
La compatibilité de la carte de remplacement avec la motorisation existante est un point à ne pas négliger. Une carte conçue pour un autre modèle peut s’enficher physiquement mais ne gèrera pas correctement les paramètres du moteur (couple, temporisation, ralentissement en fin de course).
Carte réparée ou carte neuve
Des ateliers spécialisés proposent la réparation de cartes électroniques (remplacement des condensateurs, soudure des relais). Cette option coûte généralement moins cher qu’une carte neuve. En revanche, elle n’est viable que si le circuit imprimé lui-même n’est pas endommagé. Une carte dont les pistes sont brûlées ne peut pas être récupérée.
Après installation d’une carte neuve ou réparée, la phase de réapprentissage (programmation des fins de course, appairage des télécommandes, paramétrage de la force du moteur) conditionne le bon fonctionnement. Sauter cette étape reproduit exactement le symptôme initial : le portail se ferme, ne reconnaît pas ses butées, et repart en sens inverse.
Le dernier point à retenir est d’ordre pratique. Avant de commander une carte, relever la référence exacte inscrite sur le circuit imprimé évite toute erreur. Les références diffèrent parfois entre deux versions d’une même motorisation, y compris chez un fabricant unique comme Nice ou Somfy.
